NGW-1 - Dispositivo de Conversão NMEA0183 / NMEA2000
Conecte uma rede NMEA 2000 enquanto mantém os dispositivos NMEA 0183 atualmente instalados.
O NGW-1 fornece uma maneira simples de ligar as redes de dados de tratores, colheitadeiras e barcos e converter dados NMEA 0183 em dados NMEA 2000 e vice-versa.

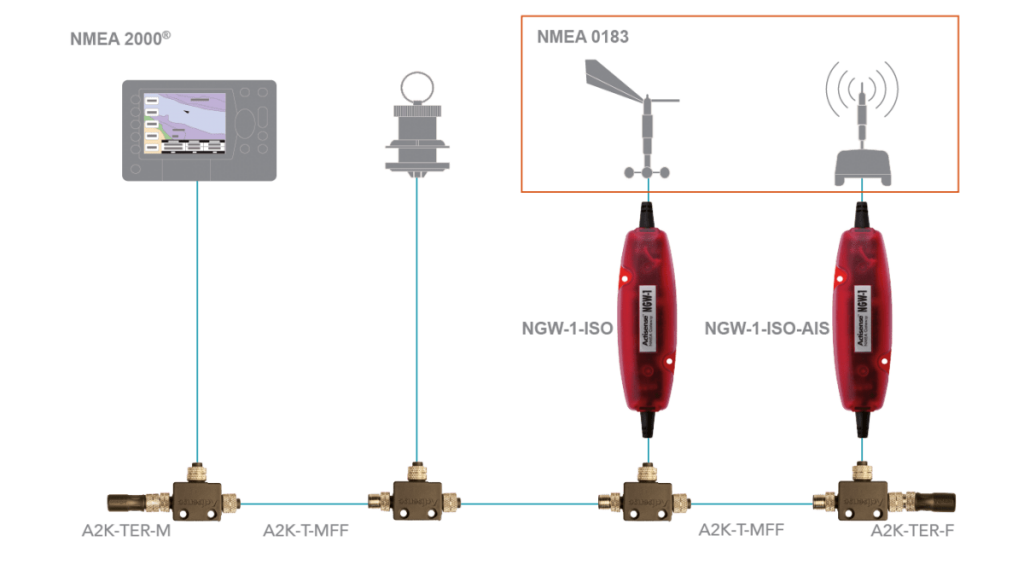

Múltiplas unidades NGW-1 podem ser usadas para multiplexar vários dispositivos NMEA 0183 na rede NMEA 2000, usando a rede como um meio de combinar e transferir todos os dados de um local para outro.
VISÃO GERAL
O NGW-1 possui a maior variedade de conversões disponível no mercado. Para ver uma lista completa e atualizada das conversões que as várias configurações podem suportar, clique aqui.
O software Actisense NMEA Reader permite que o usuário do NGW-1 visualize e compreenda (em detalhes) as sentenças NMEA 0183 produzidas diretamente por um NGW-1.
INFORMAÇÕES SOBRE PEDIDOS - atenção para o código dos modelos
O NGW-1 está disponível para compra em uma variedade de opções:
- NGW-1-ISO é a opção padrão. Com entrada opto-isolada e saída ISO-Drive para conexão bidirecional direta do dispositivo NMEA 0183.
- NGW-1-ISO-AIS é a opção NMEA 0183 AIS que permite a conversão de dados NMEA 0183 AIS em seu equivalente no NMEA 2000. Isso fornece uma solução "pronta para uso" para instalação rápida, sem configuração necessária.
- NGW-1-STNG é a opção NMEA 0183 para conectar a um acesso SeaTalk NG
- NGW-1-USB é a interface NMEA 0183 USB (1.1 e 2.0) para conexão bidirecional a um PC para uso com o software NMEA 0183.
- NGW-1-CL1 é o módulo conversor GPS para Climate FieldView (atualmente, só Estados Unidos)
Todas as opções do NGW-1 estão disponíveis com o cabo adaptador SeaTalkNG para NMEA 2000 (STNG-A06045). O cabo adaptador SeaTalkNG para NMEA 2000® (STNG-A06045) não está disponível como um produto independente e deve ser comprado como parte de um pacote.
CARACTERÍSTICAS E BENEFÍCIOS
Características
- NMEA 0183 totalmente isolado incorporando a tecnologia ISO-Drive ™
- Configuração avançada usando o Actisense Toolkit permite que listas de Tx/Rx e taxas de Tx sejam definidas
- Suporta transmissões a 10Hz
- Taxa de transferência de dados de até 230.400 bauds
- Cabo para integração de 1,5 m
- LEDs de diagnóstico
Benefícios
- Atualize equipamentos NMEA 0183 para NMEA 2000
- Permita que os dispositivos NMEA 0183 recebam dados vitais do NMEA 2000
- Use o barramento NMEA 2000 para multiplexar vários sinais NMEA 0183 juntos
- Mecanismo de conversão bidirecional reconhecidamente confiável
- Suporta uma ampla gama de conversões, incluindo AIS
- Facilmente configurável usando o Actisense Toolkit
ESPECIFICAÇÃO TÉCNICA
Fonte de alimentação (modelos ISO, ISO-AIS e STNG)
- Tensão de alimentação (porta NMEA 2000) 9,5 a 35V DC
- Corrente de alimentação (porta NMEA 2000) 35mA a 12V DC, Max 50mA
- Número equivalente de carga (LEN) 1
Fonte de alimentação (modelos USB)
- Tensão de alimentação (porta NMEA 2000) 9 a 29V DC
- Corrente de alimentação (porta host USB) 85mA a 5V DC
- Corrente de alimentação (porta NMEA 2000) 15mA a 12V DC, máx. 50mA
- Número equivalente de carga (LEN) 1
Porta NMEA 2000 (todos os modelos)
- Compatibilidade: Totalmente certificado NMEA 2000
- Isolamento galvânico: Consulte "Porta ISO" ou "Porta USB"
- Velocidade / Baud Rate: 250kbps
- Conectividade: Conector M12 macho (A polarizado), conector moldado no cabo
- Comprimento do cabo NMEA 2000: 1,5m
- Comprimento do cabo do Adaptador STNG: 0,4 m (1,9 m com o cabo NMEA 2000 conectado)
Porta ISO (porta NMEA 0183 - modelos ISO, ISO-AIS e STNG)
- Compatibilidade: Compatível com NMEA 0183, RS232 e RS422. Compatível como receptor para RS485
- Entrada galvânica de isolamento: 2500V entrada ao terra, 1500V saída ao terra, usando ISO-Drive
- Velocidade / Baud Rate: 4800 a 115200 Baud
- Tensão de saída: >= 2.1V (diferencial) em 100Ω
- Corrente de saída: 20mA máx.
- Proteção de Saída: Curto-circuito e ESD
- Tolerância de tensão de entrada: -15V a +15V contínua e -35V a +35V curto prazo (<1 segundo)
- Proteção de entrada: Limitador de corrente e proteção de sobrecarga para 40VDC
- Conectividade: 5 mm de fio decapado e estanhado
- Comprimento do cabo: 1,5m
Porta USB (modelo USB)
- Compatibilidade: USB 1.1, 2.0 e 3.0
- Isolação galvânica: 2500V entrada para terra
- Velocidade / Baud Rate: 4800 a 230400 Baud
- Conectividade: Conector macho tipo A moldado no cabo
- Comprimento do cabo 1,5m
- Drivers (Sistema Operacional mais recente): Windows XP, Vista, 7, 8 e MAC OS X fornecidos em CD e disponíveis através do botão "Downloads" na parte inferior desta página da web
- Drivers (Sistema Operacional remanescente): Entre em contato com a Actisense para obter detalhes completos sobre as versões remanescentes dos sistemas operacionais suportados: support@actisense.com
Parte física
- Tampa da carcaça: Policarbonato
- Base da carcaça: ABS retardante de chamas
- Peso NGW-1-ISO e ISO-AIS 220g
- Peso NGW-1-USB 210g
- Peso NGW-1-STNG 260g
Aprovações e Certificações
- Totalmente certificado NMEA 2000
- Atende a todos os requisitos IEC 61162-1 e 61162-2
- Atende a todos os requisitos IEC 61162-3
- EMC IEC 60945 (seções 9, 10 e 11.2)
- Proteção ambiental IP54
- Temperatura de operação: -20 a +55°C
- Temperatura de armazenamento: -30 a +70°C
- Umidade recomendada: 0 a 93% UR
- Garantia: 3 anos
Meu sistema é compatível?
Os seguintes sistemas foram testados para serem totalmente compatíveis com os produtos agritech da Actisense; Verifique a necessidade de cabos adicionais antes de comprar.
- Climate FieldView (leia nosso estudo de caso aqui)
- CNH Colheitadeiras com GPS serial
- Case IH Patriot, FLX e Titan-Raven Viper Pro
- Case IH Patriot, FLX e Titan-Raven Viper 4/4 +
- Mueller Touch800 e Touch1200
- Trimble CFX-750 / FM-750 com NavController II instalado de fábrica na CNH
- Trimble CFX-750 / FM-750 com EZ-Pilot ou EZ-Steer
- Trimble CFX-750 / FM-750 com piloto automático
- Raven Monitor Envizio Pro ™
- Raven Viper Pro
- Raven Monitores Viper 4 ou Viper 4+
- Raven Envizio Pro ™
LISTA DE MENSAGENS
Para saber a lista completa de mensagens NMEA 0183 que podem ser convertidas clique AQUI
DIFERENCIAIS
- Atualizar equipamentos NMEA 0183 para o NMEA 2000
- Permitir que os dispositivos NMEA 0183 recebam dados vitais do NMEA 2000
- Configurar usando o Toolkit
