Acesso WiFi para redes e dispositivos NMEA2000
Modelo: W2K-1
NMEA 2000® para Wi-Fi Gateway
O W2K-1 é um dispositivo robusto que permite acesso Wi-Fi a redes NMEA 2000 de forma confiável, além de também ser um registrador de dados para as informações da rede.

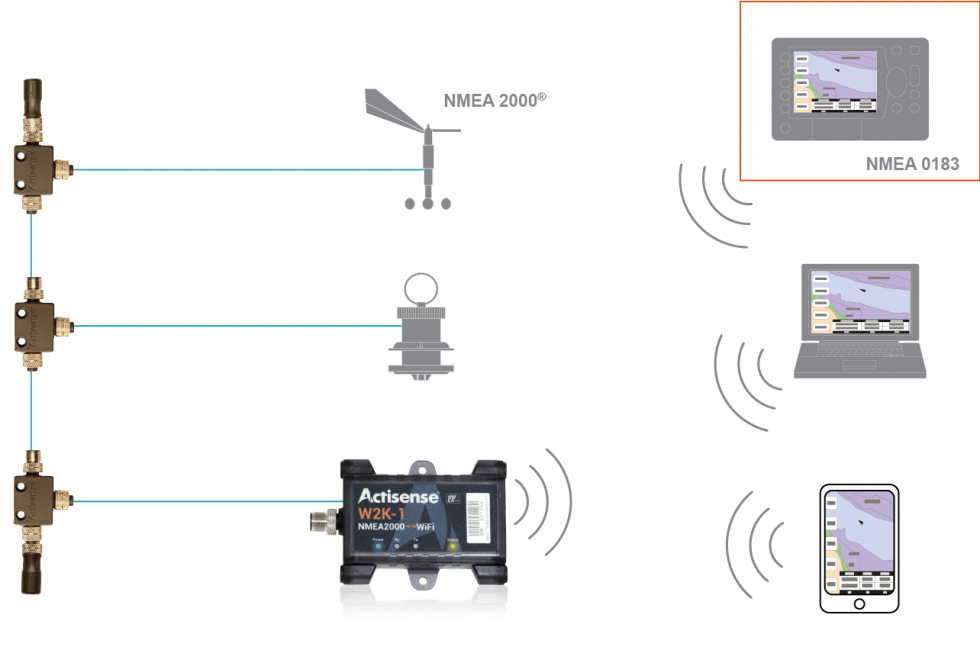

Ele transfere dados, de um backbone NMEA 2000, para equipamentos como laptops, tablets ou smartphones, conectado a ele via Wi-Fi e, adicionalmente, pode converter esses dados em NMEA 0183 usando o renomado mecanismo de conversão da Actisense.
VISÃO GERAL
O W2K-1 possui conversão embutida de mensagens NMEA 2000 em sentenças NMEA 0183, permitindo assim que uma ampla variedade de dados da embarcação (por exemplo, posição, velocidade, curso, velocidade do vento, profundidade, dados do motor, mensagens AIS etc.) seja compartilhada com Aplicativos de software compatíveis com NMEA 0183 em execução nos dispositivos conectados.
Todos os dados recebidos (ou um subconjunto selecionado) podem ser registrados em seu cartão micro SD interno para serem baixados posteriormente para análise da viagem. Isso é muito útil para analisar dados de corrida, gerar diários de bordo, diagnosticar problemas ou até mesmo compartilhar detalhes de sua viagem. É possível armazenar aproximadamente 16 dias * de dados no cartão micro SD pré-instalado de nível industrial, que pode ser atualizado caso o usuário precise de mais armazenamento.
O W2K-1 possui o lendário Actisense “Confiabilidade interno”, juntamente com LEDs de diagnóstico úteis, antena interna, segurança aprimorada de senha, certificação completa e tudo empacotado em um gabinete IP67 extremamente robusto.
* Dependendo da carga do barramento - pode variar entre 6 e 100 dias
CARACTERÍSTICAS E BENEFÍCIOS
Recursos
- Converte NMEA 2000 para / de NMEA 0183 (transmitido por Wi-Fi)
- Suporta TCP e UDP, transmite dados usando até três servidores de dados separados
- Os protocolos de dados são selecionáveis para serem compatíveis com uma enorme variedade de aplicativos e software de navegação
- Aproximadamente 16 dias de gravação de dados Voyage (atualizável)
- LEDs de diagnóstico para a atividade do barramento NMEA 2000 e o status Wi-Fi
- Funciona como ponto de acesso e cliente simultaneamente
- Atualização remota de firmware
- Baixa potência - 2 LEN (100 mA)
- Suporta 802.11 b / g / h (até 150 Mbps)
- Mede e reporta automaticamente a tensão do barramento NMEA 2000
- Manual do usuário incorporado ao dispositivo, facilmente acessível via navegador
- Cada dispositivo possui SSID e senha padrão exclusivos para segurança aprimorada
Benefícios
- Acesso NMEA 2000 via Wi-Fi e datalogger de dados, um dispositivo dois em um
- Permite o uso de dispositivos móveis e laptops sem o incômodo de uma conexão física
- Permite compatibilidade com uma ampla gama de aplicações NMEA 2000 e NMEA 0183
- Caixa IP67 reforçada, adequada para ambientes úmidos e agressivos
- Funciona com o cartão SD pré-instalado de nível industrial
- Antena integrada tem menos chance de danos físicos
- Rápido e fácil de instalar
ESPECIFICAÇÕES TÉCNICAS
Fonte de energia
- Tensão de alimentação (porta NMEA 2000) 9 a 36V DC
- Corrente de alimentação (porta NMEA 2000) 70mA (média) a 12V DC
- Número Equivalente de Carga (LEN) 2
- Proteção de alimentação Proteção contínua contra polaridade reversa e proteção contra sobretensão transitória para 40V
Rádio Wi-Fi
- Compatibilidade IEEE 802.11 b / g / n
- Velocidade 802.11n até 150Mbps
- Banda de frequência 2.4GHz ~ 2.5GHz
- Potência máxima de saída 20 dBm
- Antena Antena interna integrada
- Alcance (espaço aberto) 30 metros
- Segurança WPA / WPA2 / WEP
Configuração
- Suporte IP Suporta transmissão TCP e UDP
- Servidores de dados Três servidores de dados separados
- Protocolos de dados NMEA 0183, Raw CAN, BST-N2K
- SSID de segurança e senha configuráveis (padrões exclusivos por dispositivo)
Diagnóstico
- LED de alimentação azul
- NMEA 2000 Tx LED Laranja
- NMEA 2000 Rx LED Verde
- LED de status Amarelo
- micro cartão SD de 8GB classe industrial, FAT32
Mecânico
- Material da carcaça (corpo) em policarbonato
- Material da carcaça (tampas nas extremidades) PBT
- Conector NMEA 2000 padrão M12 macho (A polarizado) moldado na caixa
- Conector NMEA 2000 em latão niquelado
- Peso: 80g
- Dimensões 106mm (L) x 73mm (W) x 24mm (H)
Dados ambientais
- Proteção ambiental IP67
- Temperatura de operação -20 a +55 °C
- Temperatura de armazenamento -30 a +70 °C
- Umidade recomendada 0 - 93% RH
Aprovações e Certificações
- Homologado para redes NMEA 2000
- Compatível com RoHS e REACH
- Certificação RF Module FCC / CE-RED / IC / TELEC / KCC / SRRC / NCC
- EMC IEC 60945 (seções 9 e 10), EN 301489-1, EN301489-17
- Rádio EN 300 328
- Garantia: 3 anos
DIFERENCIAIS
- NMEA 2000 para Wi-Fi Gateway e gravação de dados de viagem em um dispositivo
- Converte NMEA 2000 para/de NMEA 0183 (transmitido por Wi-Fi)
- Suporta TCP e UDP e transmite dados usando até três servidores de dados separados
- Os protocolos de dados são selecionáveis para serem compatíveis com uma enorme variedade de softwares de navegação e aplicativos
- 8GB de alta confiabilidade O cartão micro SD industrial é pré-instalado
- Aproximadamente 16 dias Gravação de dados de viagem
- Atualização remota de firmware
- LEDs de diagnóstico para a atividade do barramento NMEA 2000 e o status Wi-Fi
- Caixa robusta com classificação IP67
- O Wi-Fi de ponta permite que a unidade funcione simultaneamente como um ponto de acesso e se conecte a redes Wi-Fi existentes no modo cliente
- Baixa potência - usa menos de 2 LEN do barramento NMEA 2000
- Rádio de 2,4 GHz com antena interna integrada compatível com 802.11 b / g / n (até 150 Mbps)
- Mede e reporta automaticamente a tensão do barramento NMEA 2000
- Manual do usuário incorporado ao dispositivo - acessível via navegador
- Cada dispositivo possui SSID e senha padrão exclusivos para segurança aprimorada
